MS01-09-Metal presleme küçük lotus yaprağı

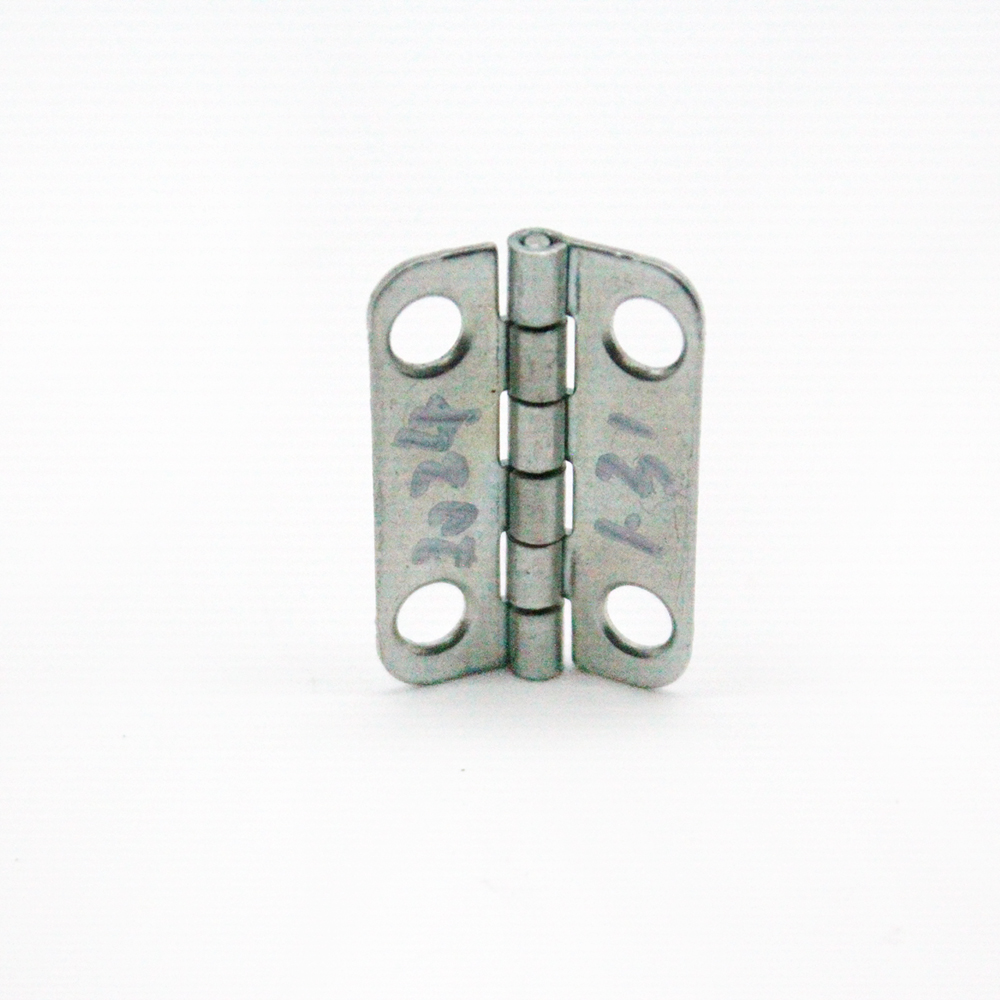

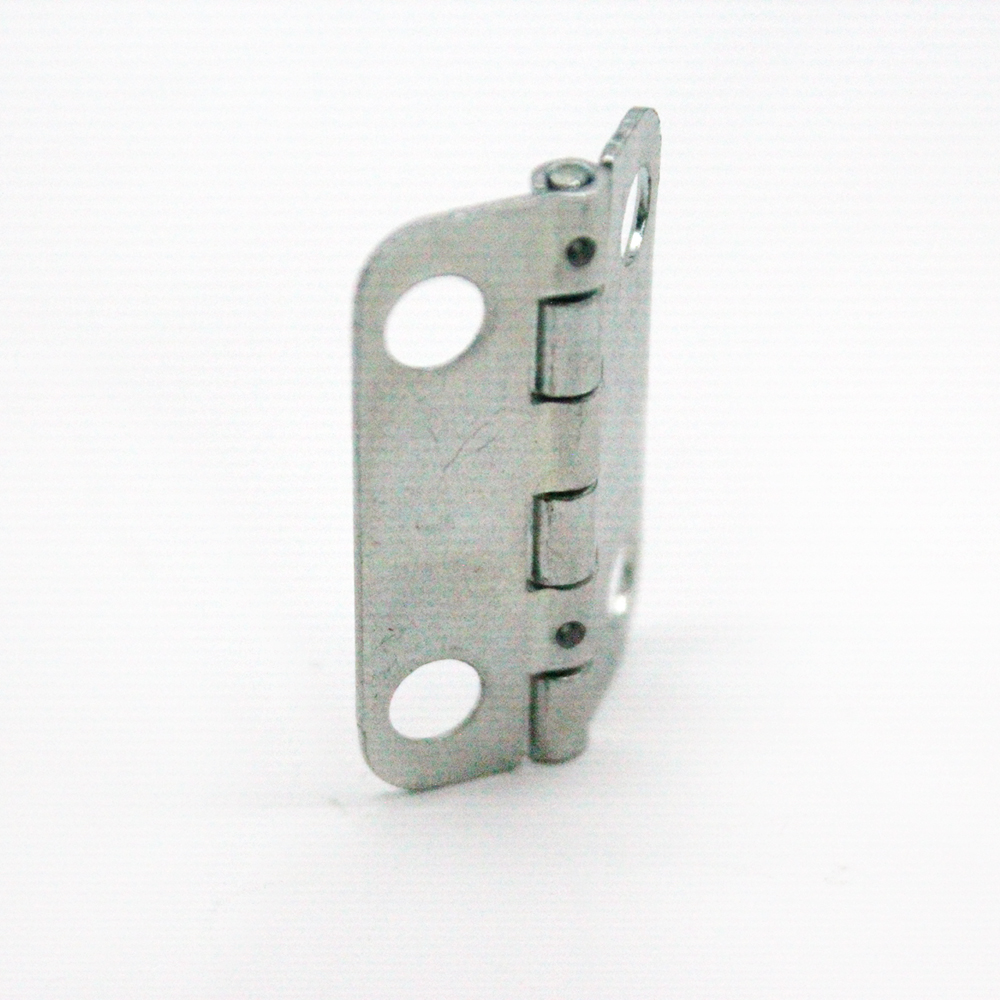

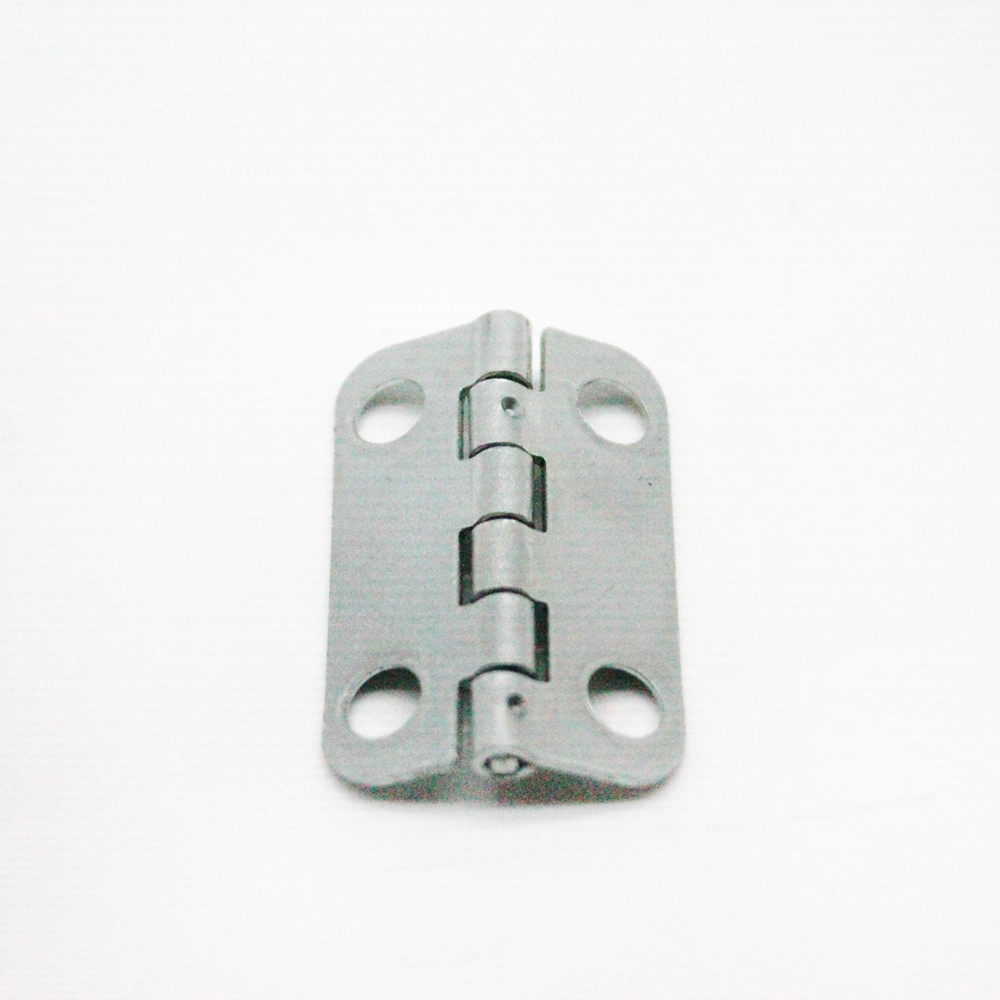

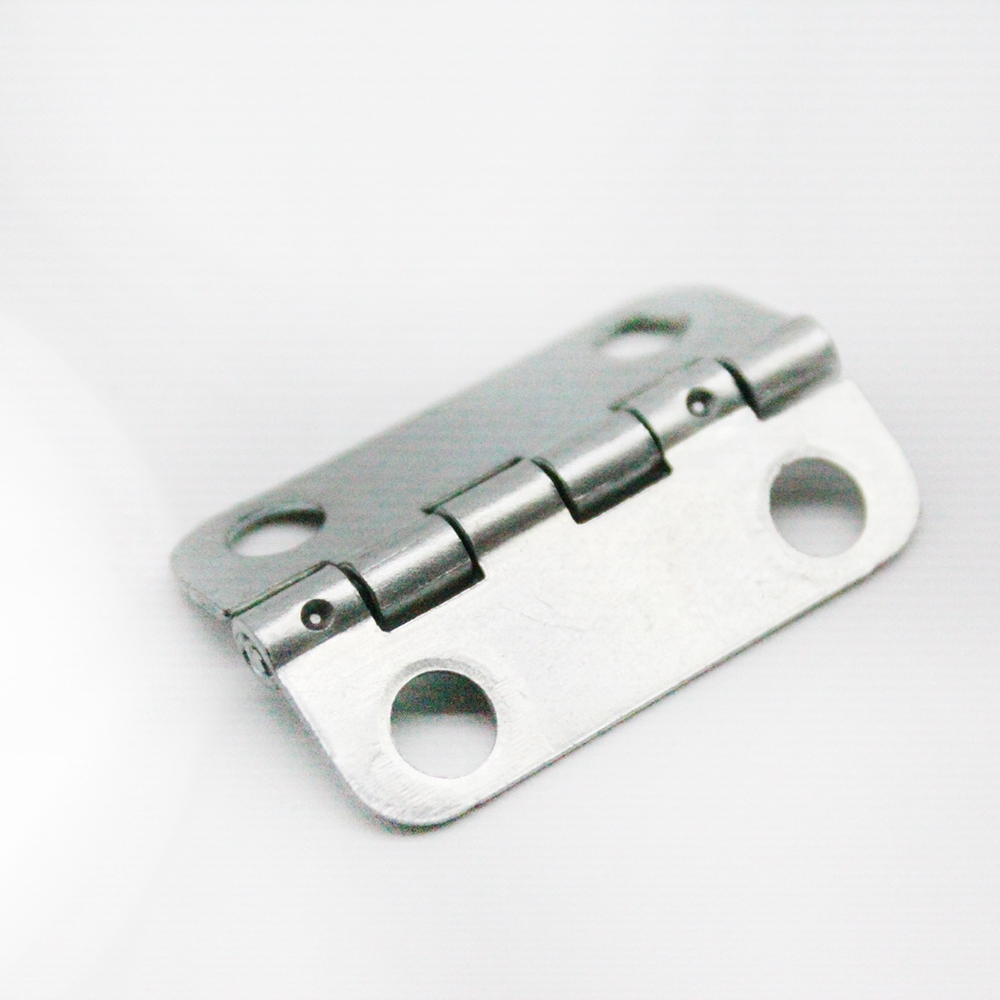

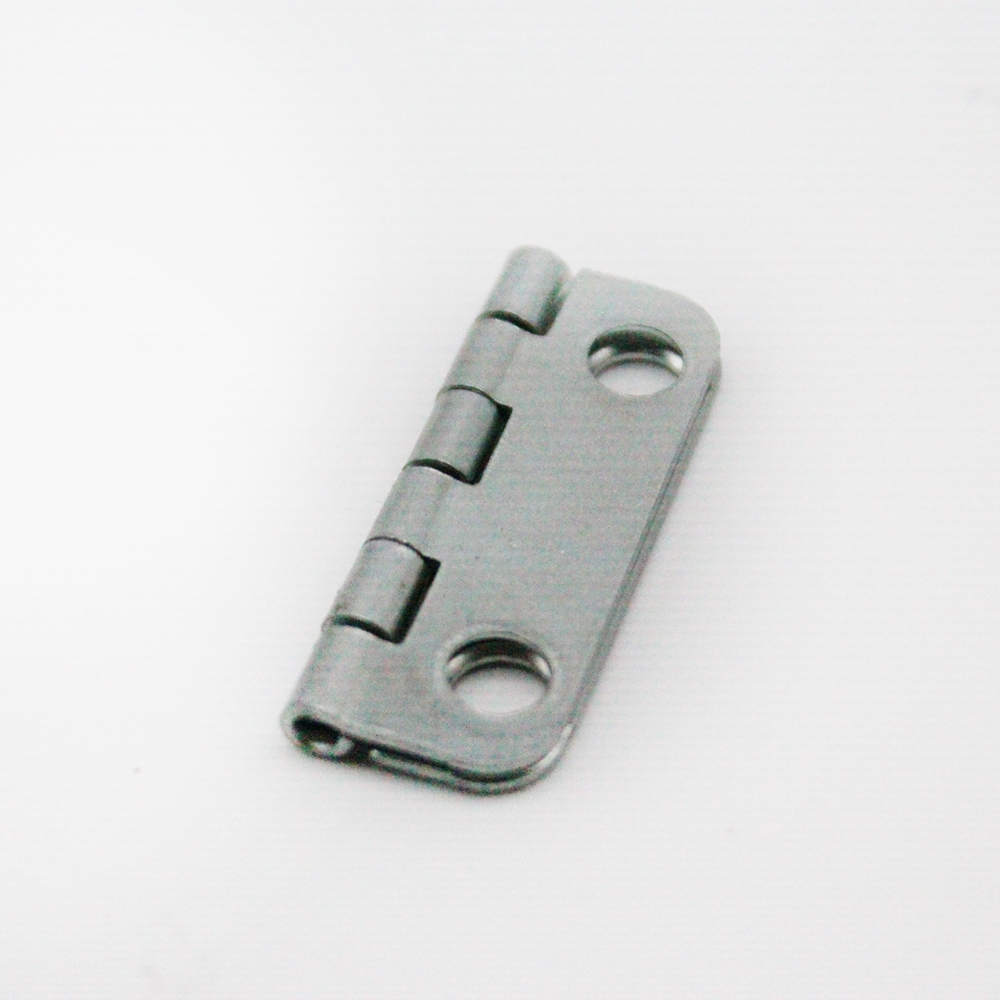

Hassas metal parça çözümümüze hoş geldiniz, Model MS01-09— yüksek hassasiyetli minyatür menteşelerin pürüzsüz dönüş, korozyon direnci ve yapısal güvenilirlik gerektiren uygulamalar için tasarlanmıştır. Eşlik eden resimde gösterildiği gibi, MS01-09, hassas hizalanmış pivot pimleri ve takviyeli montaj flanşları ile kompakt paslanmaz çelik bir tasarıma sahiptir ve tıbbi cihazlar, elektronik muhafazalar ve yüksek kaliteli beyaz eşyalar gibi alanlarda kullanım için idealdir. Mühendislik ekibimiz, alan verimliliği ve dayanıklılığın ön planda olduğu sektörlerin sıkı gereksinimlerini karşılamak üzere MS01-09'u optimize etmiştir: menteşenin dönme torku 0,5–2,0 N·m aralığında kontrol altında tutulmuştur ve (resimde görülen) montaj delikleri ±0,02 mm toleransla üretilmiştir; bu da otomatik montaj hatlarına sorunsuz entegrasyon açısından kritik öneme sahiptir. Steril, korozyona dayanıklı menteşeler ihtiyaç duyan bir tıbbi cihaz üreticisi olun ya da kompakt muhafaza bileşenleri arayan bir elektronik markası olun, MS01-09 miniaturizasyon ile güçlü performansı dengeleyen bir çözüm sunar.

Model MS01-09, minyatür menteşe uygulamaları için tasarılmış olup, (resimde görüldüğü gibi) kompakt ve yüksek hassasiyetli bir bileşen olarak rolüne uygun özelliklere sahiptir:

• Malzemeler : Esas olarak 304 paslanmaz çelik (0,8–1,5 mm kalınlık) kullanır; bu malzeme, parçanın karmaşık dönme mekanizması ve düz montaj flanşları için mükemmel korozyon direnci, sterilite ve şekillendirilebilirlik sağlar. Seçenek olarak 316L paslanmaz çelik (denizcilik veya kimyasal maddelere dayanıklı ortamlar için) veya 6061 alüminyum alaşımı (hafif tüketici elektroniği için) kullanılabilir. Tüm malzemeler çekme testine (304 paslanmaz çelik için ≥515 MPa) ve korozyon direnci doğrulamasına (paslanmaz çelik varyantları için 48 saat tuzlu sis testi) tabi tutulur.



• Üretim süreci : mikro-progresif dövme kalıplarına (10–14 istasyon) parçanın minyatür geometrisine ulaşmak için — görselde görülen hassas pivot pimleri ve montaj delikleri de dahil. Zımbalama işlemi dakikada 150'den fazla darbeyle çalışır ve boyutsal doğruluğu sağlamak üzere hat içi optik muayene yapılır. Geleneksel menteşelerin aksine, MS01-09'un üretimi hassas pivot montajını zımbalama sonrası içerir; pimler, düzgün dönüşü sağlamak üzere ±0,01 mm hizalama ile yerleştirilir.



• Yüzey İşlemi destekler pasivasyon (304/316L paslanmaz çelik varyantları için) korozyon direncini artırmak, tıbbi uygulamalar için ultra pürüzsüz ve steril yüzeyler gerektiren durumlarda elektropolishing (elektro-parlatma) veya tüketici elektroniğinde estetik tutarlılık için bead blasting (boncuk kumlama) uygulanır. Görselde 304 paslanmaz çeliğin doğal yüzeyi gösterilmiştir ancak tüm yüzey işlemlerine zorlu ortamlarda dayanıklılığı sağlamak amacıyla 72 saatlik tuz sis testi uygulanır.



• Kalıp Geliştirme Süreci : Standart MS01-09 kalıpları için 6 hafta, hızlandırılmış 3 haftalık teslim süresi ile hinge boyutları veya mil torku değişiklikleri için — örneğin güncellenmiş tıbbi cihaz muhafazaları gibi gelişen ürün tasarımlarına uyum sağlamak açısından hayati öneme sahiptir.



• Örnek teslimat süresi : Standart örnekler için 45 gün; mevcut kalıp kullanılarak yapılan değiştirilmiş tasarımlar için 30 gün. Örnekler bir tork raporu (0,5–2,0 N·m aralığında dönme direncinin ölçülmesi) ve boyutsal uygunluk verilerini içerir (±0,02 mm toleransla görseldeki prototipe göre doğrulanmıştır).



• Kalite Sistemi ile uyumlu IATF 16949 , MS01-09 için özel kontrollerle: her menteşe, belirlenen sınırlar içinde sorunsuz dönüşü garanti altına almak amacıyla %100 tork testinden geçirilir ve kenar kıvrıkları ya da mil hizalanması bozuklukları açısından görsel incelemeye tabi tutulur.



• ÜRETİM AVANTAJI : Otomatik sac presleme ve montaj hatları Yapay zeka destekli görüntü sistemleri ile her parçanın boyutsal hataları, mil hizalaması ve yüzey kusurları açısından denetlenmesini sağlar — böylece görseldeki parça üretimin tüm birimlerini temsil eder. Bu otomasyon, minyatür bileşenler için sektörel ortalamaların çok altında olan %0,05'ten düşük bir hata oranına ulaşır.



• En Az Sipariş miktarı : Standart konfigürasyonlar için 1.000 adet; özel malzeme/finiş kombinasyonları için 1.500 adet. Özel siparişlere bir üretilebilirlik için tasarım incelemesi dahildir ve minyatür geometrinin (örneğin menteşe pimlerinin) yüksek hacimli üretimde uygulanabilirliğini sağlar.

Model MS01-09, minyatür ve hassas mühendislik tasarımıyla (görüntüde gösterilmiştir) benzersiz avantajlar sunar:

• Ultra Hassas Dönme Mekanizması : Mikro-progresif dövme ve hassas dönme montaj süreçleri, (görüntüde görülen) menteşenin ±0,01 mm hizalama ile sorunsuz dönen pimlerini oluşturur—torktaki tutarsızlıkların işlemi bozabileceği tıbbi cihaz kapakları gibi uygulamalar için kritik öneme sahiptir. Bu hassasiyet, ikincil işleme ihtiyacını ortadan kaldırarak üretim maliyetlerini %25 oranında düşürür.



• Korozyon Direnci ve Sterillik : 304/316L paslanmaz çelik varyantları (görüntüde gösterildiği gibi) doğası gereği korozyon direnci ve sterilite sağlar ve bu da MS01-09'u tıbbi ekipmanlar (örneğin, tanı cihazı muhafazaları) ve gıda sınıfı ticari cihazlar için ideal hale getirir. Elektropolish yüzey işlemleri, biyouyumluluk ve temizlik açısından FDA standartlarını karşılar.



• Büyüklükten Ödün Vermeden Küçültme : Kompakt boyutuna rağmen (görüntüde görünür), MS01-09 statik yük kapasitesini maksimum 5 kg ve dinamik yük kapasitesini 3 kg seviyesinde korur—bu kapasiteler elektronik muhafazalar, küçük cihaz kapıları ve endüstriyel ölçüm panoları için yeterlidir. Hafif tasarımı (eksen başına ≤10 g) aynı zamanda taşınabilir tıbbi cihazlar gibi hareketliliğe odaklanan ürünleri destekler.



• Hızlı Tasarım Yinelemesi : Kalıp ekibimiz, menteşe boyutlarını, döner momentini veya yüzey işlemlerini en kısa 3 haftada değiştirebilir—böylece müşteriler, ince yapılmış tüketici elektroniği ürünler veya yeniden tasarlanmış tıbbi cihaz bileşenleri gibi yeni ürün sürümlerine MS01-09'u hızlıca adapte edebilir.



• Maliyet Etkili Ölçeklenebilirlik : Yüksek hızlı mikro-baskı (dakikada 150+ darbe) ve otomatik montaj, büyük siparişler için birim maliyetleri düşürür. 10.000 adetten fazla olan miktarlarda MS01-09'un maliyeti %20 azalır ve bu da yüksek kâr marjlı tıbbi cihazlar ile kitle piyasası elektroniği için uygun hale gelir.

Model MS01-09’un minyatür, hassas tasarımı (görüntüde gösterildiği gibi) sektörler arası çok yönlü bir çözüm sunar:

• Tıbbi Cihazlar : Şunun olarak hizmet verir muayene ekipmanlarının menteşeleri teşhis ekipmanlarında (steril, paslanmaz çelik korozyon direnci düzenleyici standartları karşılar) ve taşınabilir tıbbi aletlerde (hafif tasarım hareketliliği destekler). Hassas döner tork, hasta kullanımı sırasında kapakların sorunsuz ve tutarlı açılmasını sağlar.



• Elektronik : Olarak kullanılır muayene ekipmanlarının menteşeleri yönlendiriciler, modemler ve endüstriyel kontrol panoları (kompakt boyutu dar alanlara uyar ve paslanmaz çelik EMI girişimine dirençlidir). Özel boncuk patlatma yüzey işlemleri tüketici elektroniği markalaşmasıyla uyumludur.



• Beyaz eşya : Şunun olarak kullanılır minyatür kapı menteşeleri espresso makinesi panelleri, akıllı buzdolabı kontrol modülleri ve mikrodalga fırın aksesuar bölmesi için (küçük boyutlu form faktörü cihaz çıkıntısının içine sığar ve korozyona karşı direnç mutfak nemi karşısında dayanıklıdır).



• Endüstriyel Sektor : Üzerinde uygulanır enstrümantasyon erişim panelleri (burada menteşenin hassasiyeti, okunabilirlik ve kullanım açısından endüstriyel tasarım standartlarıyla birleşir) ve sensör muhafaza kapakları (paslanmaz çelik yapı, fabrika ortamlarındaki toza ve kimyasallara karşı dirençlidir). -20°C ile 100°C arasındaki sıcaklıklarda güvenilir şekilde çalışır.



• Diğer endüstriler : İçinde kullanılır takı Kutuları (parlatılmış paslanmaz çelik yüzey süslü bir estetik katkısı sağlar) ve özel gösterim vitrinleri (kesin eksen dönüşü kontrollü açılma açılarına olanak tanır). Malzemeden yüzey bitişine kadar özelleştirilebilirliği, niş lüks ürünler için uygun hale getirir.



Her uygulamada, MS01-09'un minyatür ve hassas mühendislik tasarımı — resimdeki pürüzsüz döner pimler ve tam olarak hizalanmış montaj delikleriyle gösterildiği gibi — modern imalatta hem kompaktlık hem de güvenilirlik gerektiren parçalar için yeni bir standart belirler.

S: Kalıp geliştirme ve numune üretimi ne kadar sürer?
C: Kalıp geliştirme 6 hafta sürer ve numuneler 45 gün içinde teslim edilir; böylece müşteri ihtiyaçlarına hızlı yanıt sağlanır.

S: Hangi üretim sürecini kullanıyorsunuz?
A: Üretim için yüksek verimlilik, hassasiyet ve mükemmel tutarlılık sağlayan, özellikle karmaşık geometrili parçalara uygun olan progresif dövme kalıpları ve metal çekme süreçlerini birlikte kullanıyoruz.

S: Otomotiv endüstrisi kalite standartlarını karşılıyor musunuz?
A: Evet, IATF 16949 Kalite Yönetim Sistemi'ne göre sertifikalıyız ve otomotiv endüstrisinin kalite gereksinimlerine tam olarak uymaktayız.

S: Metal çekme sürecin avantajları nelerdir?
A: Metal çekme süreci, eşit duvar kalınlığı ve mükemmel yüzey kalitesini korurken derin, ince cidarlı parçalar üretilebilmesini sağlar ve özellikle muhafaza ile konteyner tipi parçaların üretimine uygundur.

S: Üretim kapasiteniz hangi sektörleri kapsamaktadır?
A: Ev aletleri için metal parçaların yanı sıra hem dövme hem de çekme parçalar olmak üzere otomotiv bileşenleri için hassas metal parçaların üretimini de yapabiliriz.

S: Çoklu yüzey işleme seçeneklerini destekliyor musunuz?
A: Farklı uygulama ihtiyaçlarını karşılamak için galvanizleme, nikel kaplama, boya, elektroforetik kaplama ve pasivasyon dahil olmak üzere çeşitli yüzey işleme seçenekleri sunuyoruz.

S: Minimum sipariş miktarı müzakere edilebilir mi?
C: Standart minimum sipariş miktarımız 1.000 adettir. Uzun vadeli iş birliği veya özel gereksinimler için esnek şekilde müzakere edebiliriz.

Fırın kapak menteşesinin performansını artırmaya hazır mısınız? Ücretsiz teknik danışmanlık ve fiyat teklifi almak için hemen bizimle iletişime geçin! Mühendislerimiz ve satış ekibimiz size profesyonel destek sağlamaya hazırdır.

E-posta: [email protected]
Telefon: 86- 15663457251

Ekipmanlarınız için güçlü ve hassas üretilen, her açılış ve kapanışı destekleyecek güvenilir fırın menteşelerimizi seçin.

Not: Bu ürün, benzersiz ve özgün tasarımı güvence altına alan AB tasarım patentine sahiptir.
